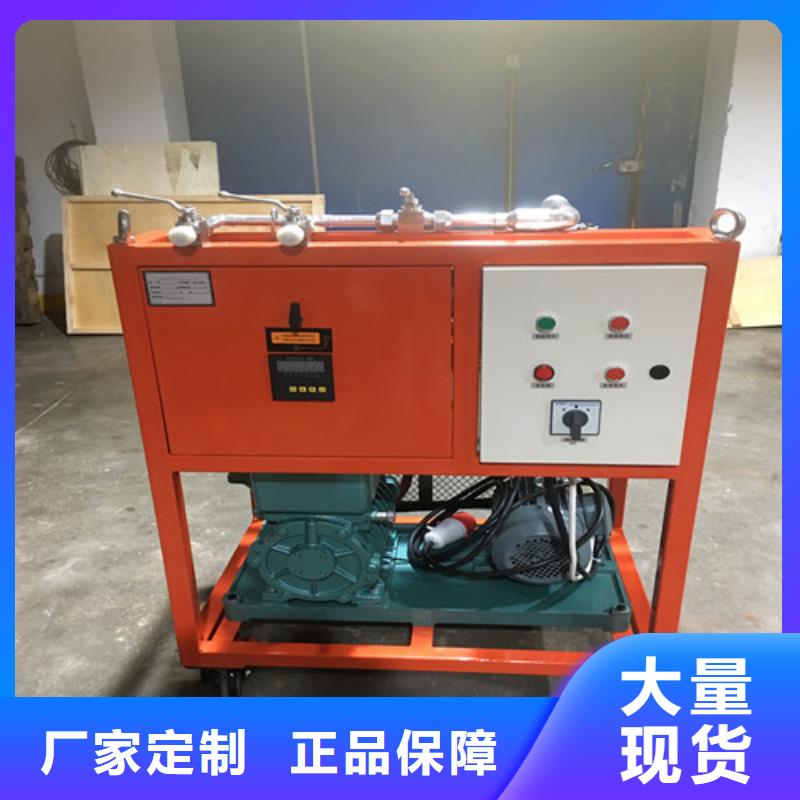

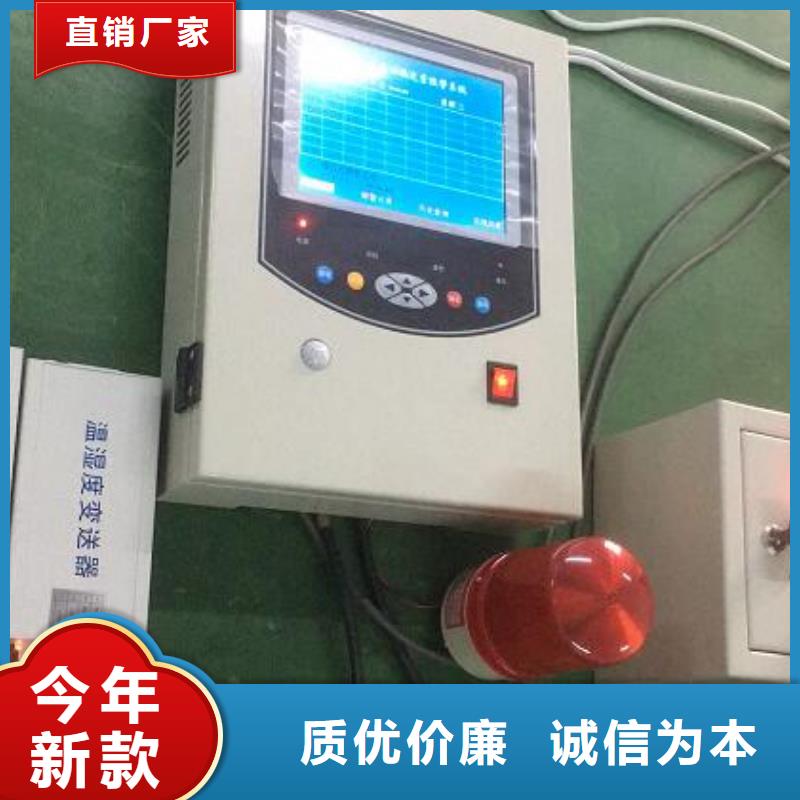

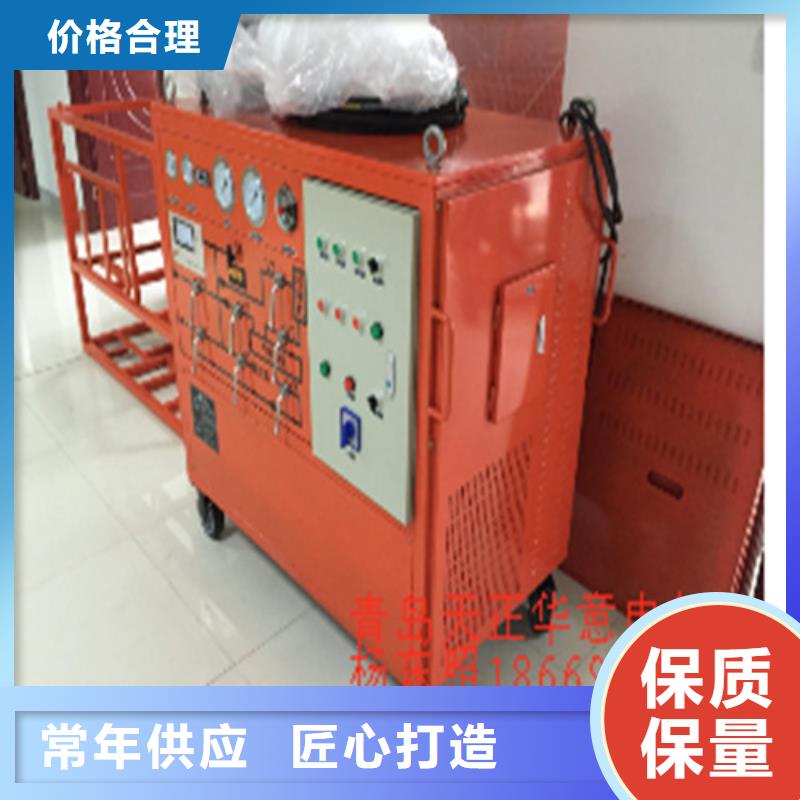

SF6气体抽真空充气装置日 常 维 护 与 常 见 故 障3.1、日常维护须知3.1.1、气体探头在使用过程中应避免大量灰尘、水和化学品的侵入，并定期变送器表面的积灰。3.1.2、主机及探头严禁覆盖、挤压、碰撞，以及不恰当的操作，避免影响系统正常工作，甚至导致损坏！3.1.3、如发现异常情况，现场无法处理，请及时与我公司技术人员联系。3.2、常见故障排除请参照以下办法，依次进行故障排除：3.2.1系统主机无任何显示1．检查是否有电源输入；2．检查主机右侧边的电源开关是否打开；3．打开主机接线盒，检查电源输入插座是否紧固；4．如果进行以上检查均没有发现问题，请立即与我们的技术人员联系。3.2.2主机显示混乱或部分无显示1．按异常时显示的采集器信号端是否正常；2．检查风控接线插头是否紧固；3．关闭主机电源，等待1分钟重新启动，如还有问题，请立即与我们的技术人员联系。注意：主机正常情况下，请勿擅自调动，如发现异常问题，请与我们技术部联系！4、接线图4.1、主机接线图（版本VER:XA29C61）第1组凤凰端子定义1、2：220V电源输入； 3、4：接地； 5、6：220V电源输出；7、8：无源警灯输出节点； 9、10：12V警灯输出节点（9：＋，10：-）；11、12：故障报警输出节点（正常：闭合，故障：断开）； 13、14：泄漏报警输出节点（正常：断开，故障：闭合）；15、16：温度报警输出节点（正常：断开，故障：闭合）；17、18：湿度报警输出节点（正常：断开，故障：闭合）；第2组凤凰端子定义1、2:12V电源输出（1：12V正，2：12V负）；3、4/5、6：外部红外节点输入节点（常闭，不使用时需短接）； 5、7/8、9：外部红外节点输入节点（常开）；11、12：24V电源输出（11：24V正，12：24V负）；13、14：外部MODBUS输出； 15、16：内部MODBUS输出；4.2、变送器模块接线定义两芯接电源，1为电源正，二为电源负，三芯接通信，1为RS485A，3为RS485B。4.3、风机控制器接线定义（风机控制器接线图）N、L：220V电源输入，D为接地A、B：为主机内部通信接入点ABC和CBA为无源触电（内部为交流接触器），接入时A-A、B-B、C-C必须一一对应。

SF6气体抽真空充气装置仪器面板说明1、前面板注：同时按下两侧的支架调节按钮，可以调节支架的角度。按键说明确定键：确认功能，在不同的界面下可调出/进入菜单、确认命令、确认设置的数值。取消键:退出功能,在不同的界面下可退出菜单、放弃设置的数值。上 键：菜单项向上切换/菜单数值增加。下 键：菜单项向下切换/菜单数值减少。左 键：设置数值位左移选择。右 键：设置数值位右移选择。2、后面板3、液晶屏三、测量方法1、连接SF6设备将测量管道上螺纹端与开关接头连接好，用扳手拧紧，关闭测量管道上另一端的针型阀；再把测试管道上的快速接头一端插入露点仪上的采样口；将排气管道连接到出气口。将开关接头与SF6电气设备测量接口连接好，用扳手拧紧；2、初始化打开仪器电源开关，仪器进入初始化自校验过程。3、检查电量本仪器优先使用交流电。使用直流电时，请查看右上角显示的电池电量，如果电量指示变红，请关机充电后继续使用。4、开始测量完全打开露点仪前面板上的流量阀，然后通过调节前面板上的针型阀，把流量调节到0.5L/M左右，开始测量SF6露点。设备测量需要3～5分钟,其后每台设备需要1～2分钟。5、存储数据设备测量完成后，可以将数据保存在仪器中，按“确定”键调出操作菜单，具体操作方式见下节内容。6、测量其他设备一台设备测量后，关闭测量管道上的针型阀和露点仪上的调节阀。露点仪保护开关旋至“保护”。将转接头从SF6电气设备上取下。如果需要继续测量其他设备，请不要关闭仪器电源，按照上面步骤继续测量下一台设备。7、测量结束所有设备测量结束后，关闭露点仪电源。
