交流采样现场校验仪,【天正华意电气设备(阿坝市分公司)tianzh3611-3】具有先进生产工艺、和生产设备,雄厚的技术力量,每一个交流采样现场校验仪产品经过精心设计与制造,旨在满足市场的多元化需求。欢迎前来选购,联系人:杨经理-【18762195566】,地址:平度市平安路2号。

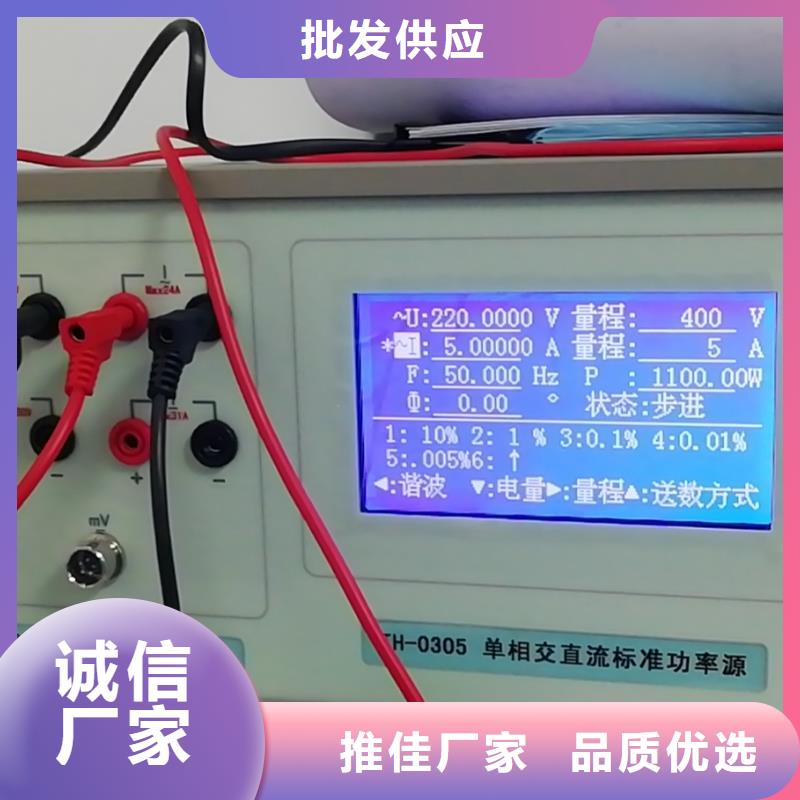

交流采样现场校验仪工作原理三相交流采样在线校验仪原理框图见插图从原理图看出，仪表首先把电压、电流信号转换成标准信号，高速A/D转换器在单片机的控制下同步对电压、电流标准信号采样，并同时采样信号的频率及相位，由计算机内部计算出实测电压、电流、有功功率、无功功率、频率、相位、功率因数等各参量，并显示测量结果。5. 面 板5.1.前面板三相交流采样在线校验仪面板由一块LCD显示屏，功能键【＜＜】、方向键和数字键、【确认】、【复位】及电源开关组成。接线端由三相交流电压输入端（由黄、绿、红、黑四端钮组成）三相交流电流输入端，钳夹输入端，电源输入连线，保险丝座（1A保险丝），RS－232接口（九针）。

交流采样现场校验仪额定电压当前的电压量程；额定电流是指当前的电流量程；PT是指电压变比表的变比倍数；CT是指电流变比表的变比倍数；相别是指三相合源和A、B、C分源；分格是指校表过程中，设定用多少分格校完该表的分格数；总分格是指被校表的原有分格数；866.0 W是指被校表的总分度值。可以根据不同的功率表更改数据。显示屏下区域，可以翻页操作，使用【←】、【↑】、【→】、【↓】键可以实现翻页操作。按【↑】、【↓】键后，页面将实现循环翻页。按次【↑】键后页面显示为：根据下区域页面提示：开机默认额定电流量程为5.0A按数字【1】—【8】键可以切换数字所对应的额定电流量程。如按数字【5】键、页面额定电流格中5.0A则切换为10.0A，既本机满量程输出为10A。按数字【9】、【0】键可在正、负功率间切换，开机默认为正功率、负功率只对有特殊要求的用户提供。按第二次【↑】键后页面显示为：开机默认额定电压量程为100V，额定电压量程的切换方法与额定电流量程的切换方法一样。这里就不再阐述。按【7】-【0】键后，实现输出相别的切换。按【9】键后则本机只实现B相电压、电流的输出。其它雷同。按第三次【↑】键后页面显示为：开机默认相位为50Hz，操作方法同上。

交流采样现场校验仪电压、电流、频率相位的大小调节都必须先按一下相应的功能键后方可调节（在VFD显示屏上的相关位置有方块符号作提示）＊ 本校准仪设置相位（零度）自校准功能，相位在自校前，显示屏上PF值为------，Φ前面有×号，表示此时相位值未经校准。自校前请先接入被检表（功率表、相位表、功率因数表），在电压、电流输出都大于满量程的50％的情况下，按 键，显示闪烁数秒后，自校完成。（自校后本机可校验相位表，误差≤0.1°；用户如对相位（角度）要求较高，请经常进行相位检查（在Φ功能下，按100％键），在进行相位检查时仍必须接入负载，显示电压电流都大于满量程50％，如相位准确则显示 Φ：OK，在电压、电流负载改变或档位改变后，相位必须重新校零。）5.6电流输出设H/L电平开关，以满足不同内阻电流表的要求，一般情况下，请拨向“L”位置，当输出电压不能满足要求时，再拨向“H”。六、注意事项：6.1 当仪器有输出时，尽量避免转换各种开关，以免损坏仪器或被检仪表。6.2 电流输出连接导线的电流密度应不小于4A/mm2。6.3 电压输出在低量程档（1V），连接导线截面积应大于2.5mm2，电压输出在高量程档（100V以上），连接导线应有良好的绝缘，并注意人身。6.4 仪器过热（超温）机内蜂鸣器开始鸣叫，此时应把电压、电流输出都回零（可不关机），待蜂鸣器不叫后再继续使用。6.5 关机前请切断所有输出。
