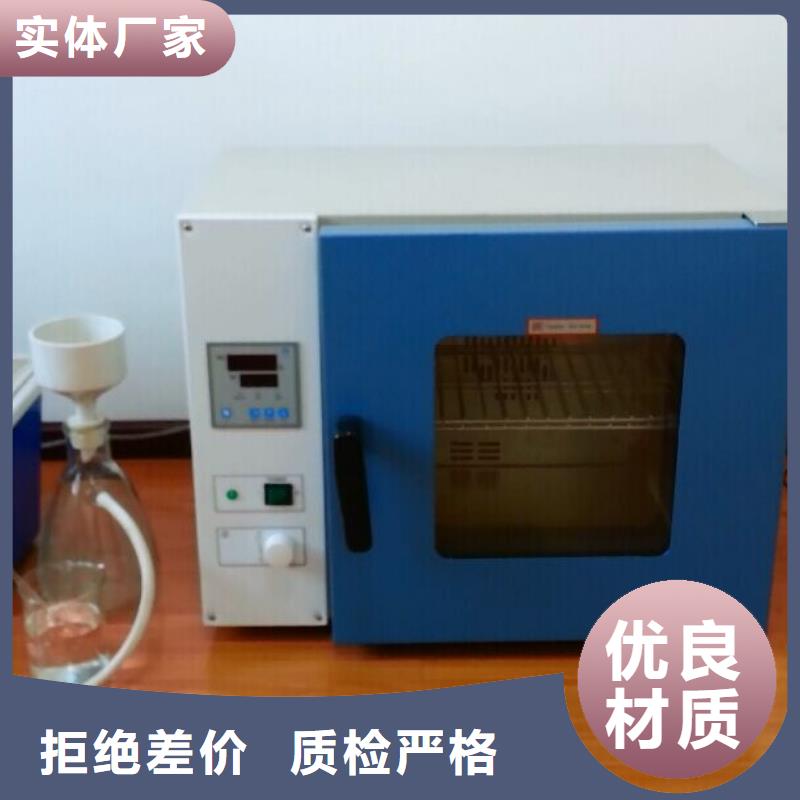

绝缘子盐密度测试仪干燥将过滤后的滤纸顺对折成90°后平放在干燥箱的搁板上，关好箱门。打开电源开关，仪器开始加热工作，温控仪表开始显示工作室的温度。干燥箱出厂时设置的温度为130℃，干燥时长为30-50分钟。可以根据实际情况重新设置温度和时长，建议温度不要超过150℃，否则可能引起滤纸燃烧。（详见附录C）工作完毕后，关闭电源开关即可。第五步：称重将干燥后的滤纸和灰一同称重。（天平的使用详见附录E）a)调水平：天平开机前，应观察天平后部水平仪内的水泡是否位于圆环的中央，否则通过天平的地脚螺栓调节，左旋升高，右旋下降。b)打开电源，按〔ON/OFF〕键，开启天平，预热30分钟。c)天平校准，先按“去皮”，再放入砝码，然后取下砝码，如果显示值不为0，则再次按“去皮”。f)置入滤纸和灰，待g出现后，即是滤纸和灰的重量。g)称量完毕，按〔ON/OFF〕键关机。第六步：计算使用以下公式计算：绝缘子表面附灰密度NSDD＝1000（Ms-Mf）/S。注：NSDD的单位为mg/ cm2 （毫克每平方厘米），Ms表示滤纸和灰一起称重的质量，单位为g，Mf表示过滤前滤纸和擦拭用纱巾质量，单位为g，S表示绝缘子的表面积，单位为cm2。

绝缘子盐密度测试仪该仪器由检测发射机、手持接收机和绝缘操作杆三部分组成（如上图）。使用时检测发射机与绝缘操作杆连接，手持操作杆尾端接触被测绝缘子，通过手持接收机控制进行测量。测量结果通过射频传输至接收机，接收机接收测量结果进行显示存储等操作。四、设置及使用方法1. 检查测量探头检测探头是否松动、生锈或严重氧化。若出现松动，请紧固探头固定螺母，使用该仪器测试之前必须确保探头完好。2. 安装检测仪 用自带的连接件连接在绝缘杆上（根据被测电路的电压等级按照规程选择相应长度的绝缘杆）。测量时可根据不同测量位置旋转检测仪至合适角度。 3.参数设置将随机配送的U盘插入手持接收机，拨动“电源锁”至开锁状态，长按“检测开关”按键开机。开机桌面如下：1）时间设置点按“时间”图标进入时间设置界面如下：按照默认格式分布输入年份、月份、日期、小时、分钟、秒钟。点按“OK”完成设置，点按“Cancel”取消设置2）杆塔号串号设置若需要存储测量数据，在测量之前必须先输入被测绝缘子串杆塔号和串号并以此来区分被测绝缘子。具体流程如下：首先插入U盘，点按“检测”图标进入如下界面点按GT（杆塔）后方编辑框，看到光标闪烁，输入四位杆塔号（0000到9999）如0001号杆塔。点按CH（串号）后方编辑框，看到光标闪烁，输入三位串号如1A1（位1代表回路号，第二位A代表A相，第三位1代表A相中的串）。3）历史数据查询插入存有历史检测数据的U盘，点按“记录”图标进入文件夹浏览界面选择需要查看的日期文件夹点按相应图标进入选择需要查看的数据文件（文件名为测试时输入的杆塔号和串号），点按相应的图标进入数据查看分析界面如下：坐标纵轴代表分布电压值，横轴代表本串绝缘子的第几片绝缘子。根据DL／T626-2005《劣化盘形悬式绝缘子检测规程》中的判定方法，分布电压同时小于相邻两片值的?以上可判定为故障绝缘子，即曲线中处于“V”型底部的绝缘子为故障绝缘子。由此可直观的发现故障绝缘子。
